【應用案例】Leica探地雷達DS2000在開挖管線規避方面的應用案例
| ►項目背景 |
| 西藏某建築勞務公司承接了西藏市政管線工程，更換城市給水管道，開挖埋設新的管道。而地下有電力、燃氣、舊給水、排水、軍用等管線需要避讓。尤其是軍用管線，如果挖斷除了需要賠償巨額費用之外，還需要刑事拘留。而Leica探地雷達DS2000，通過電磁波探測技術幫助用戶很好的解決了這一難題。 |
| ►現場需求 |
|
（1）現場傳統方法主要是按照80年代的圖紙進行推測，然後人工進行開挖。由於當時測量水平有限，所以圖紙偏差都較大，另外後續埋設的管線也無法體現在圖紙中，大大增加了施工難度。
（2）有部分現場有軍用電纜，屬於軍事機密，無法告知位置。所以用戶希望可以使用探地雷達探出管線具體位置，沒有管線的區域用機械開挖，其他用人工開挖，避免挖斷管線。
|
 |

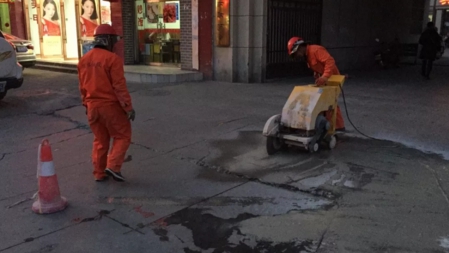

| 人工開挖現場 |
| ►現場作業 |

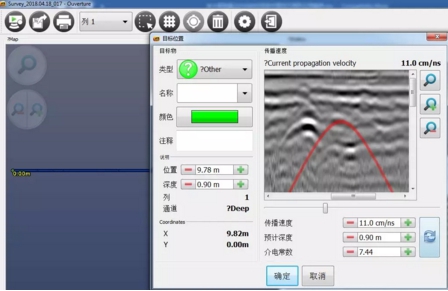

| （1）安裝好設備，首先利用已知管線對深度進行校準，獲得電磁波在現場地下介質，傳播的真實速度。 |
 |
 |

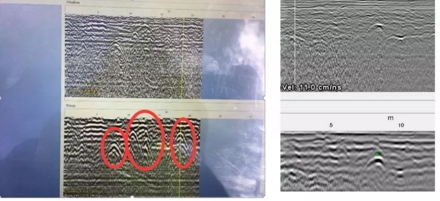

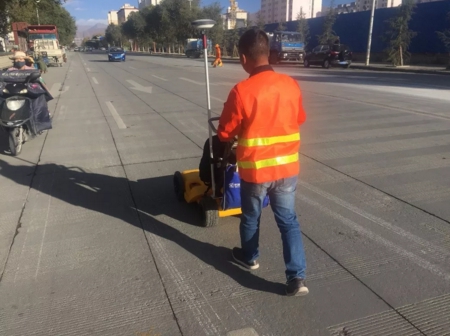

| （2）然後在現場需要開挖的地方進行探測。通過多次同一位置探測，與多次不同位置探測，最終確認了管線的具體走向與深度。 |
 |

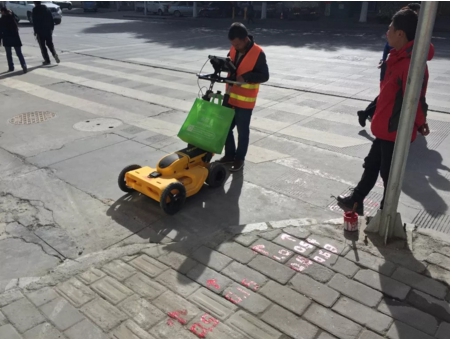

| （3）通過油漆對現場已經探測出來的管線進行標註（位置、走向、深度）。 |
 |

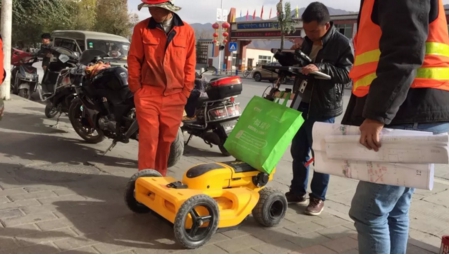

| （4）結合現場資料進行分析，輔助了解地下管線情況。最終確認管線具體位置、管線類型、管徑以及其他信息。 |
 |

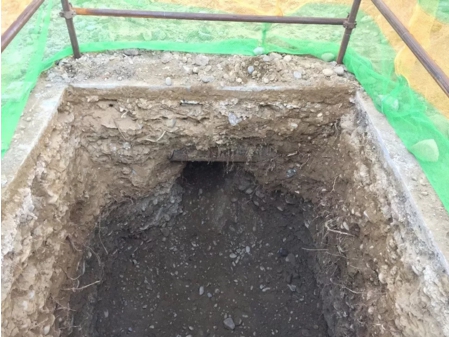

| （5）最終用戶根據探地雷達探測的成果進行開挖。在安全的情況下，可以使用機器直接進行開挖，在快到管線位置時可以轉為人工開挖，在保證安全的條件下，提高用戶工作效率。 |
 |
| ►案例總結 |
|
（1）施工開挖過程中，利用Leica DS2000探測地下管線可以大大減少 危險的發生，在保證施工安全的前提下，可以盡量提高用戶的工作效 率，節省成本。 （2）Leica DS2000探地雷達，擁有兩種工作頻率（250MHz和700MHz），低頻可以探測地下更深的地下管線，高頻可以探測地下更小的地下管線。兩種頻率同時工作，保證了不會遺漏各種管線。 |
