【應用案例】Leica BLK360在水利行業中的相關應用|星將儀器Highrise(Leica測量系統台灣授權代理)

01
2019/05

“ 項目概況 ”

安徽省某水電站已運營多年，部分裝置設備老舊，現打算對其進行翻新整改並數位化存檔。由於早期設計施工圖紙殘缺，沒有相關資料，導致工程無法順利進行。Leica BLK360 3D雷射掃描儀能夠快速獲取建築三維資訊，準確還原複雜結構，小巧靈活，簡單方便，完美解決了水電站內部複雜環境中，測量難、拍照難等問題。

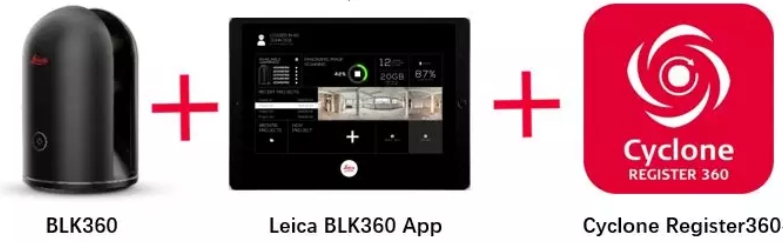

“ Leica BLK360 3D雷射掃描解決方案 ”

“ 作業內容 ”

2、水電站車間

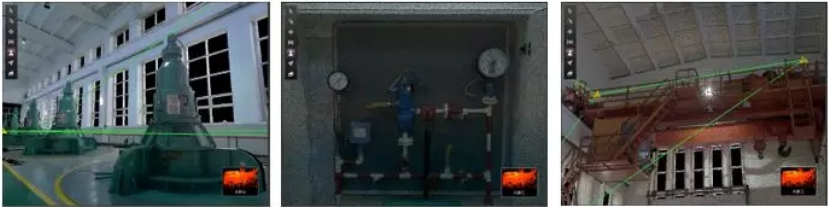

► 車間一層內部有多個大型水電設備，呈“一“字形排列，地面為彩色油漆刷成，頂部有大型行車，牆壁附近有儀錶箱。車間共設11站，耗時約35分鐘。內業資料自動拼接處理，設備、儀錶、行車結構資訊完整。

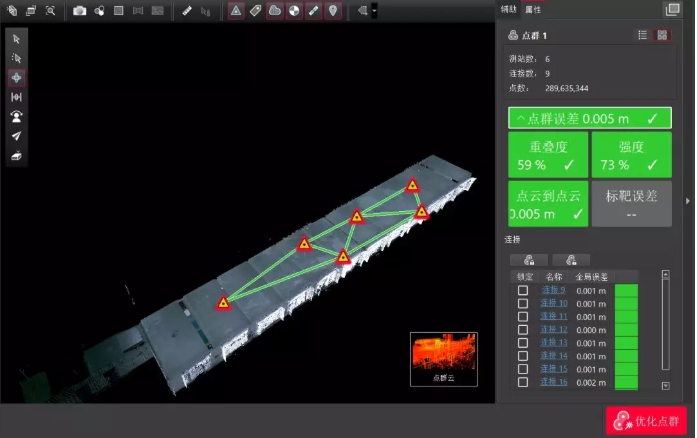

► 車間二層較為狹長，管道線路較多，設站位置均為狹小空間。共掃描6站，耗時約20分鐘。自動拼接後查看精度，點雲誤差僅為5毫米，尺寸準確，色彩清晰。

• 點雲成果展示：

3、水壩內部設備

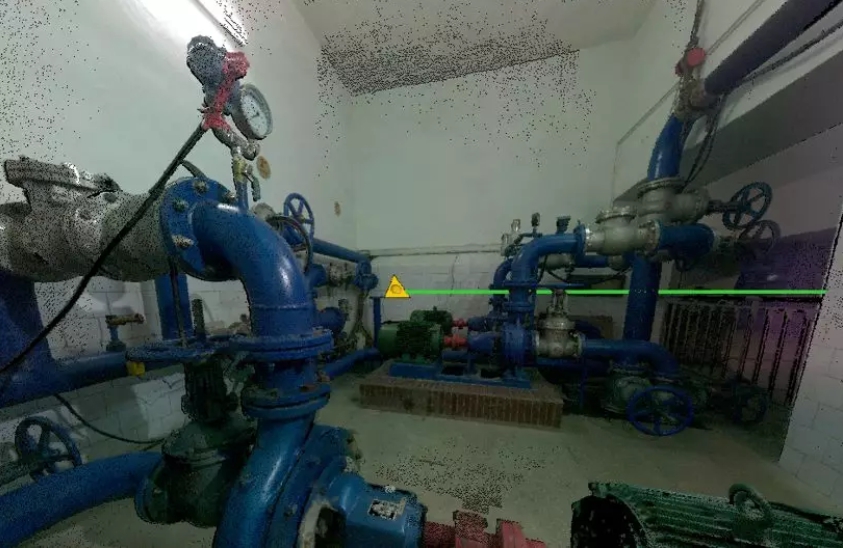

► 水壩內部空間狹小，樓梯較多，輕巧的Leica BLK360使用起來非常容易，外業操作人員勞動強度小，工作體驗好。此外掃描的裝置眾多，很多外觀相似，在內業處理時軟體能夠自動拼接，無需人為識別，非常簡單，不會出錯，保證成果準確。

排水設備

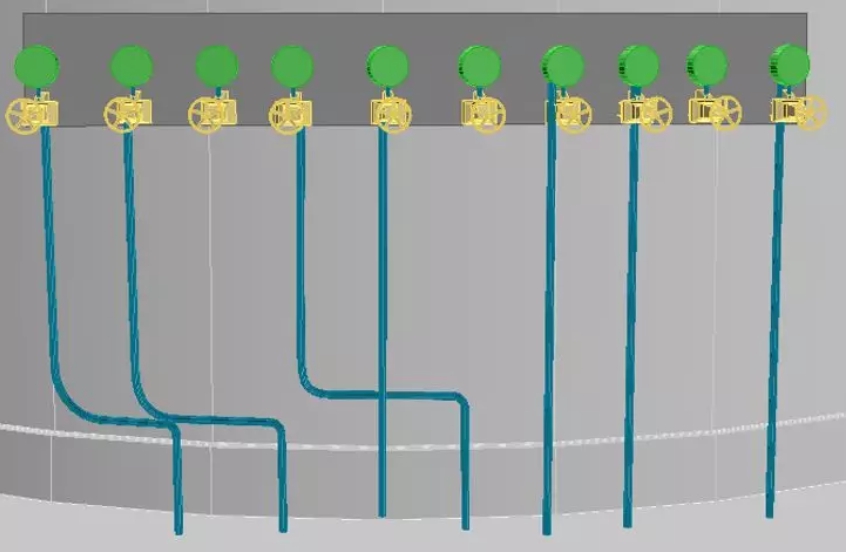

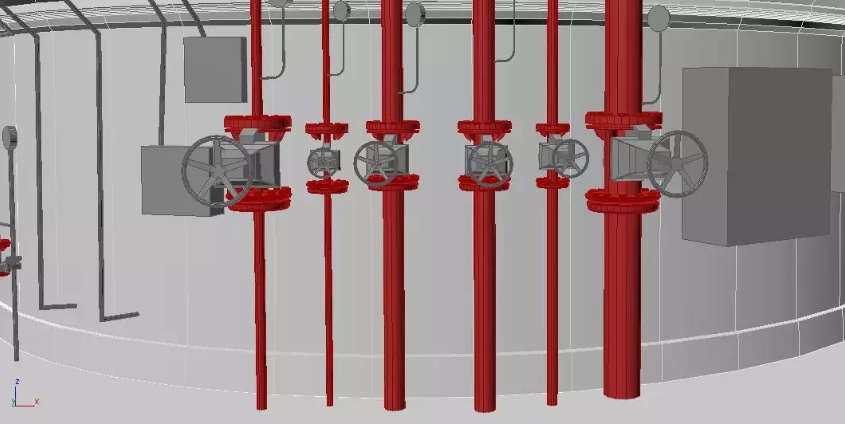

• 根據點雲資料製作三維模型

“ 總結 ”

Leica BLK360掃描器在整個作業流程中的優勢非常明顯。
儀器體積小，重量輕，單人即可完成所有操作，降低勞動強度，節約人力物力。設站靈活，BLK360放置方便，無需整平，特別適合狹小空間，減少掃描盲區，獲取完整資料。作業迅速，BLK360每站360°HDR全景影像+高精度高解析度三維點雲資料獲取僅需3分鐘。設站數越多，工作效率提升越明顯。操作簡單，機身只有一個操作鍵，使用方便，無需專業測量知識，無需特殊培訓，上手容易。

撰稿：雷射掃描管道關馳
