全新的測量方式
化繁為簡，眼見為實！只需卡嚓一下，照片便能記錄所有資料，現場即可進行測量，無需內業處理，速度快，效率高。非接觸式測量，擺脫空間限制，一切盡在掌控之中。

全面的空間資訊
2D圖像內含3D資訊，空間尺寸輕點獲取。現場永久保存，無需重返現場，隨時進行複測補測。資料電子存檔，竣工資料豐富全面。

精準的資料成果
毫米級測量精度，完美滿足施工測量要求。自動捕捉，手動調整，不錯過任何一個細節，為設計施工提供堅實的資料基礎。

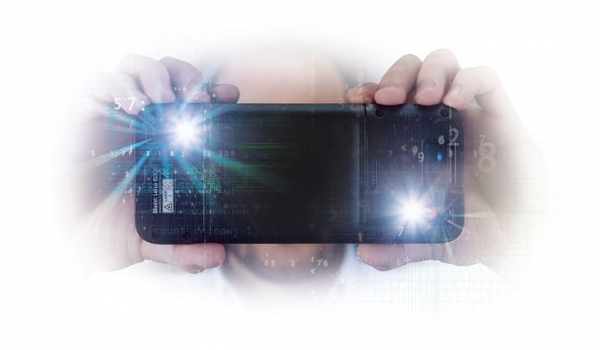

Leica BLK3D 3D實景測量儀利用近景攝影測量原理，通過2D圖像獲取3D資訊，輕鬆測量照片中的尺寸和面積資訊，成果豐富，功能全面。

X Before
傳統的手動測量施工或竣工現場需要花費很多時間
►After

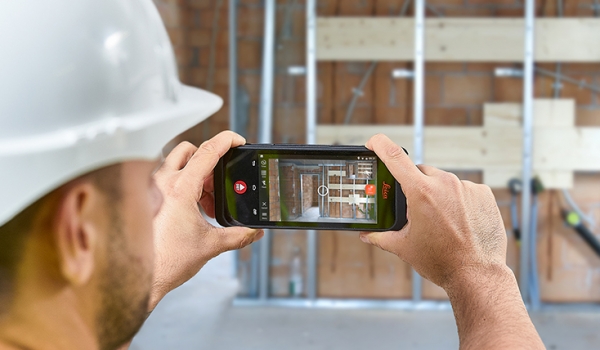

但是在使用LeicaBLK3D的工作流程中，LeicaBLK3D不僅替代了相機，同時能夠替代卷尺和雷射測距儀。它只需拍攝需要測量的照片即可獲取想要的所有尺寸。您無需花費數周的時間來手動測量和記錄，您可以在一兩天內拍攝完所有現場照片，然後就可以開始工作。

對於工廠環境的測量，Leica BLK3D可以幫助用戶快速測量複雜的機械、設備、零件、空間和工具。

X Before
例如，假設您需要測量安裝設備的工廠車間，通常您可能會使用卷尺或其他手動測量工具，然後將這些測量結果帶回辦公室。
►After
但是使用Leica BLK3D，只需一鍵即可拍攝包含所需尺寸的現場照片，您就可以直接從工廠車間將這些包含所有尺寸資訊的圖像共用給團隊中的任何人。

►無需現場手動測量
►無需擔心因錯測或漏測而需要返回測量現場
►測量團隊在拍攝完成後可以立即開始工作，不會錯過任何與專案利益相關的機會

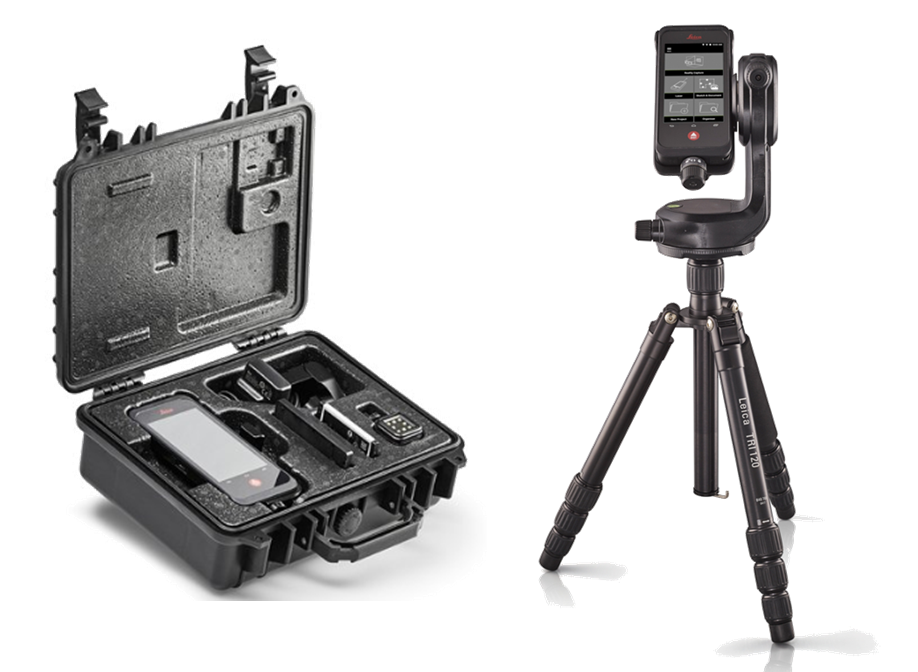

BLK3D Imager

當場作出明智的決定可以在手持式3D成像儀上立即獲得畫中測量數據。這些測量數據可以在設備上直接進行處理，這意味著不需要數據傳輸或網絡連接。	捕捉並記錄現況施工計劃通常不能反映現實。因此，能夠反映出“竣工”狀態的可測量圖像使工程驗收、設施管理和未來翻新計畫提供了有力的支援。	提高效率人工測量和記錄非常耗時且容易出錯。BLK3D簡化了日常測量，繪製，記錄數據，然後將數據輸入設備的重複工作。
BLK3D Desktop

可測量的照片文檔使用現有的PDF專案，通過完整的可視化和可測量項目存檔來記錄您的工作。將Imager捕捉的3D圖像發送到您的電腦，然後可以使用BLK3D Desktop Software打開和並且編輯。	捕捉並記錄現況借助與BLK3D本身相同的高級捕捉算法，以3D方式測量距離或面積。BLK3D Desktop使項目保持井井有條，並可以將測量結果導出為CAD工程圖，JPG或PDF。	3D建模器使用可選的3D Modeler從測量中創建3D CAD模型。3D Modeler可用於提取尺寸和幾何圖形以創建3D CAD模型（DXF或DXG）。
BLK3D Web

捕獲使用您的BLK3D Imager拍攝可測量的圖像。與團隊共享圖像之前，請在字段中添加度量，文本或標記。	分享使用BLK3D Publisher的移動或桌面版本將可測量的圖像從現場或辦公室發佈到BLK3D Web。通過短信，電子郵件共享指向您的BLK3D Web圖像的鏈接，或將其嵌入到項目軟件中。	措施指向並單擊以進行測量。添加註釋，保存標記的圖像，然後導出為JPG。BLK3D Web加速了現場和辦公室之間的通信。

測距精度:1mm~2mm
測距距離:120m~250m
傾斜測量: ± 0.2°
傾斜測量範圍: 360°
立體相機:Pixe l: 2 x 10 MP
立體相機:FoV : 80°
焦距: 4mm
光圈: F3.0
EDM相機:畫素 2 MP / FoV: 14°
重量 : 480g
尺寸 :180.6 x 77.6 x 27.1 mm (7.11 x 3.06 x 1.07 in)
儲存 : 64 GB (+ 14000 單次拍攝)
I/O: USB Type-C 1.0(傳輸及充電)
電池操作時間:一般情況4小時(220次多次拍攝)
雷射等級:2
其他內建感測: 指北針, 加速計, 陀螺儀
